?  概述

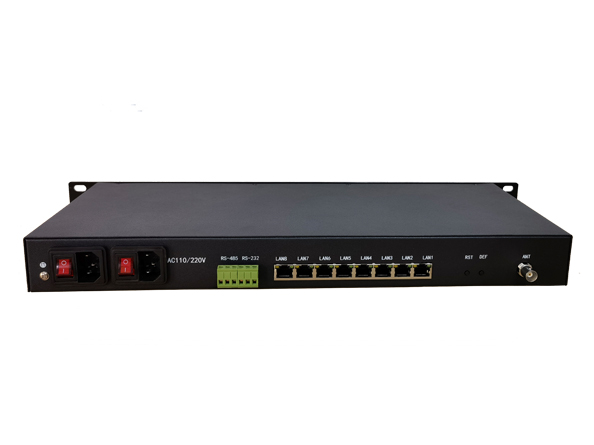

GT904-GBDSTOD  GPS北斗串口同步時鐘是我公司精心設計、自行研制開發的一款高性能機架式GPS北斗串口同步時鐘，采用高精度授時型GPS北斗 OEM模塊和精密時間同步技術，輸出高精度的RS232、RS422、RS485等串口協議接口的時鐘，該時鐘配備液晶顯示屏，授時精度高、工作穩定、傳輸誤差小、安裝簡便、經濟實用等特點。

該產品廣泛應用于電力、廣電、電信、國防、交通等部門，尤其適合電力系統，該產品滿足國家電力公司華東公司QB-HD/01-2002 企業標準《華東電網時間同步系統技術規范》規范要求，能夠滿足電網自動化、標準化對時間同步的要求，可廣泛應用于繼電保護、安全自動裝置、故障錄波器、RTU、調度自動化系統和計算機監控系統等多種設備中。

?  ***對時：

該機串口輸出RS-232數據以及經過電平轉換的PPS秒脈沖信號，并將PPS信號作為中斷觸發信號，在嵌入式實時操作系統環境下或Windows系統下使用，使計算機能夠直接響應PPS信號引發的中斷，獲得中斷的***時間，通過與GPS北斗數據中時間信息進行比較，實現本機時間***對準，進而實現本地或異地多臺計算機、多種數據源的***時間同步。根據系統環境不同，該產品在嵌入式實時操作系統（如VxWorks）環境下使用串口中斷處理程序，同步精度約在20us；在windows系統環境下使用TimeStar同步軟件，同步精度約在1ms以內。

?  選件豐富：

該產品可擴展多種接口輸出，標準輸出接口為RS232/RS422/485、1PPS等，可根據需要增選1PPM、1PPH、IRIG-B(AC)、IRIG-B(DC)、DCF77、NTP、E1、周波鐘、工頻量等；

?  技術指標

輸出信號

l 1PPS

1路，BNC，TTL電平，50Ω

上升沿時間：<10ns

極性:正脈沖

脈沖寬度：500ms

1PPS授時精度：≦30 ns (RMS)

定位精度：≦10m（RMS）

l TOD信號

≧2路，DB-9 Female，RS232電平/RS485電平

GNGGA、GNRMC語句格式（4800-N-8-1）及PPS信號

GPS北斗狀態、時間、系統信息

?  屏幕顯示

l 液晶屏顯示年月日時分秒和GPS北斗工作狀態

?  授時型GPS北斗二代接收機

l 頻率：GPS L1 BD2 B1

l 模式：?jiǎn)蜗到y(tǒng)獨立定位，多系統聯合定位

l 通道：192通道

l ***定位時間：冷啟動：<35s；熱啟動<1s，重捕獲<1s

l 授時精度：30ns（RMS）

l 定位精度： 3m（RMS）

l 速度精度：0.1m/s

?  GPS北斗二合一天線

l GPS L1：1570-1580MHz  BD2 B1：1556-1566 MHz

l 極化方式：右旋圓極化

l 噪聲系數：≤1.5dB

l 供電：4-6V Dc

l 增益：38 dBi

l 匹配阻抗：50 Ohm

l 天線罩材料：白色ABA

l 尺寸：&114 X 116

l 接頭：NK

?  物理及環境參數

l 尺寸： 19英寸1U機箱483×240×44.5mm（根據接口數量可定制為2U、3U機箱）

l 重量： <3Kg

l 電源： 220V±20%  47Hz ～63Hz

l 工作溫度：-10℃～+50℃

l 存貯溫度：-25℃～+85℃

l 濕度： 95％無冷凝

l 功耗： <5W

?  標準配置

l 主機 1臺

l 30米電纜高靈敏度授時天線 1個

l 安裝支架 1套

l 1米電源線 1根

l 1米串口線 1根

l 中文說明書 1本

l windows客戶端同步軟件（TimeStar軟件）光盤  1張
